作為專業的路燈廠家，恒源照明今天為你講解如何來安裝LED路燈，通過文字結合安裝圖這種圖文并茂的方式來分步驟的解析安裝過程，相信讀者能以最快的方式學會安裝流程，部分步驟適用后期更換LED太陽能路燈的部件。

　　安裝步驟：

作為專業的路燈廠家，恒源照明今天為你講解如何來安裝LED路燈，通過文字結合安裝圖這種圖文并茂的方式來分步驟的解析安裝過程，相信讀者能以最快的方式學會安裝流程，部分步驟適用后期更換LED太陽能路燈的部件。

　　安裝步驟：

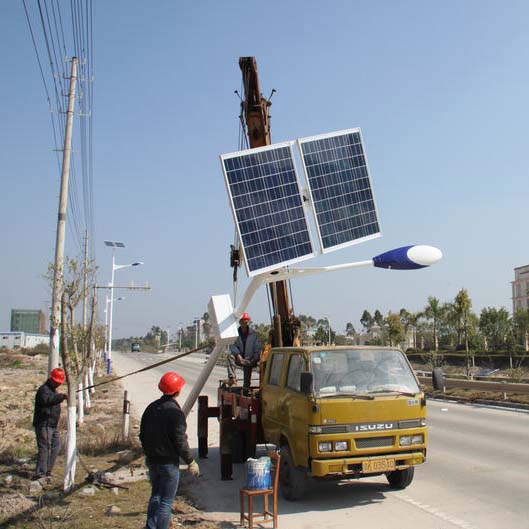

　　步驟1：安裝LED太陽能路燈燈桿，可用高空升降機讓燈桿捆綁后吊起豎直，理好電纜，通過螺栓緊固將LED路燈燈桿跟路燈基座聯接牢固，調整垂直度，如下圖

太陽能LED路燈燈桿安裝圖

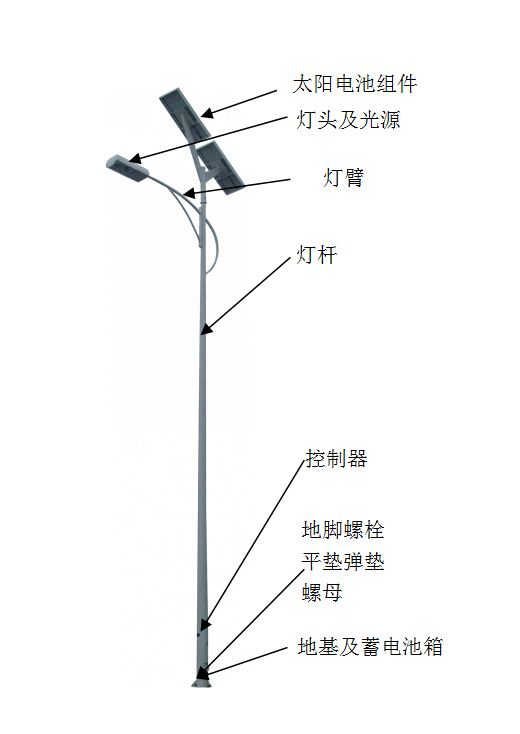

　　步驟2：完成燈桿安裝后，安裝LED路燈線路部分，如：太陽能板、蓄電池、光源的電線接到控制器上，總體安裝圖如下：

路燈總體安裝圖

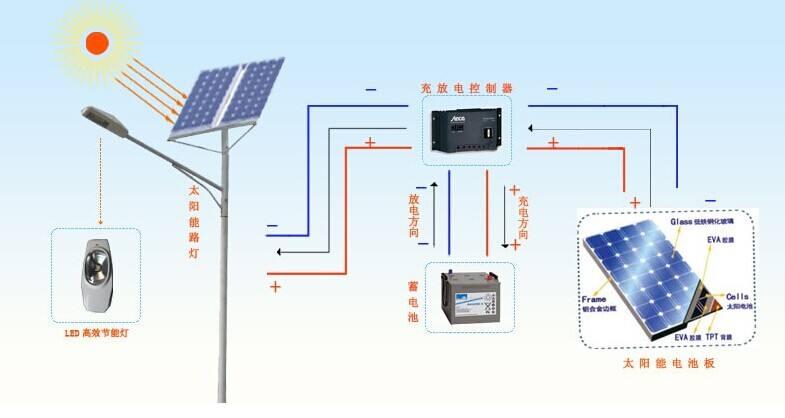

　　步驟3：先將光源的電線直接連到蓄電池的電線上，看光源是否亮燈，可確定光源的電線的正負極(光源的正負極接反后光源不亮，不會損壞光源，可放心試燈)，然后將光源的正極電線接到控制器上有燈泡圖示對應的紅線上，將光源的負極接到控制器上有燈泡圖示對應的黑線上，控制器接線安裝，如下：

控制器接線安裝圖

　　步驟4：用萬用表直流電壓檔檢查出蓄電池出線的正負極，將蓄電池的正極電線接到控制器上有蓄電池圖示對應的紅線上，將蓄電池的負極電線接到控制器上有蓄電池對應的黑線上。

　　步驟5：用萬用表直流電壓檔檢查出太陽能板出線的正負極，將太陽能板的正極電線接到控制器上有太陽能板圖示對應的紅線上，將太陽能板的負極電線接到控制器上有太陽能板對應的黑線上。

　　步驟6：路燈控制器無需再進行調試，線路連接后會直接進入工作狀態，因?yàn)樵诔鰪S(chǎng)時已經調試好程序和設置智能亮燈的時間。

　　注意事項：

　　LED太陽能路燈的蓄電池箱安裝要能達到密封狀態，穿線的防水管超過地面20CM，防止雨水滲透進入蓄電池箱內。太陽能板位置要選擇合理，要確保盡可能長時間讓太陽照射到，達到長時間充電狀態。
